AC Şarj Nedir? Elektrikli Araçlarda Nasıl Çalışır?

Elektrikli araç dünyasına adım atanların en çok merak ettiği AC şarj nedir sorusu, ev ve iş yerlerindeki günlük şarj rutininin merkezinde yer alır. Şebeke elektriğini araca güvenle ileten AC şarj istasyonu, dönüşüm görevini araç içindeki OBC (on-board charger) ünitesine bırakır. Bataryayı daha az ısıtarak dengeli bir dolum sunan bu sistemin çalışma mantığını açıklıyoruz.

AC Şarj Nedir?

AC şarj, elektrik şebekesinden gelen alternatif akımın araç içindeki dönüştürücü üzerinden doğru akıma çevrilerek bataryaya aktarılmasıdır.

AC Nedir?

AC, Alternatif Akım (Alternating Current) ifadesinin kısaltmasıdır. Şehir elektrik şebekelerinde ve evimizdeki prizlerde standart olarak bulunan, yönü ve şiddeti periyodik olarak değişen enerji türüdür.

Teknik tarafa bakıldığında, lityum iyon mimarisine sahip bataryaların enerjiyi sadece doğru akım (DC) formunda depolayabildiği görülür. AC şarj yöntemi, şebekeden alınan bu enerjinin araç dışında değil, doğrudan araç içinde dönüştürüldüğü sistemdir. Bu nedenle AC şarj, araç uzun süre park halindeyken kullanılan temel yöntemdir.

AC Şarj Nasıl Çalışır?

Şarj işlemi başladığında enerji şebekeden alınarak kablo aracılığıyla şarj ünitesine, oradan da aracın soketine iletilir. Bu noktaya kadar enerjinin formunda herhangi bir değişiklik olmaz; akım hala alternatif yapıdadır.

AC Şarj İstasyonu Nedir?

AC şarj istasyonu veya evlerde kullanılan wallbox cihazları, elektriği üreten veya dönüştüren bir ünite değildir. Şebekeden gelen enerjiyi güvenli bir şekilde araca ileten ve araçla iletişim kuran bir bağlantı noktasıdır. Asıl dönüştürme işlemi aracın kendi donanımı tarafından yapılır.

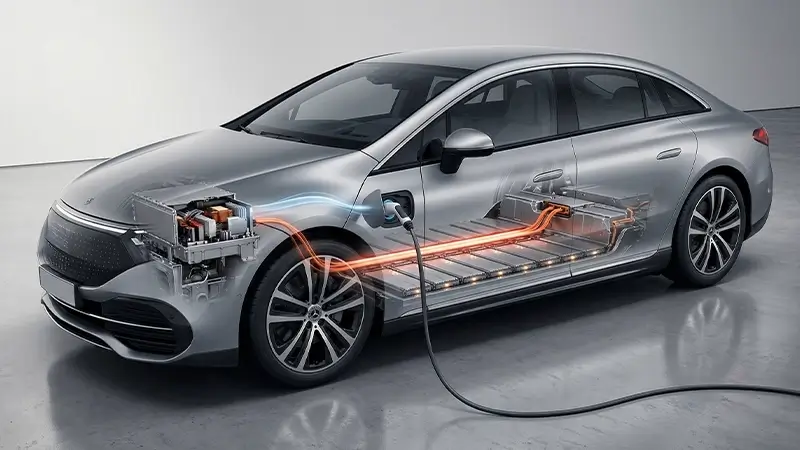

Enerji araca giriş yaptığı anda On-Board Charger (OBC) olarak bilinen dahili şarj cihazına ulaşır. OBC, dışarıdan gelen alternatif akımı devralıp bataryanın güvenle depolayabileceği doğru akıma (DC) dönüştürür. Dönüşüm tamamlandıktan sonra devreye Batarya Yönetim Sistemi (BMS) girer. BMS, batarya hücrelerinin sıcaklığını, anlık doluluk oranını ve voltajı denetleyerek enerjiyi hücrelere aktarır. Araç ile istasyon arasındaki bu iletişim güvenliği sağlamak için sürekli devam eder.

1. Şebekeden alternatif akım (AC) şeklinde enerji çekilir.
2. Enerji, duvar ünitesi veya istasyon üzerinden araca iletilir.
3. Araç içindeki OBC (On-Board Charger), bu akımı doğru akıma (DC) çevirir.
4. Batarya Yönetim Sistemi (BMS), dönüştürülen enerjiyi güvenli seviyelerde hücrelere depolar.

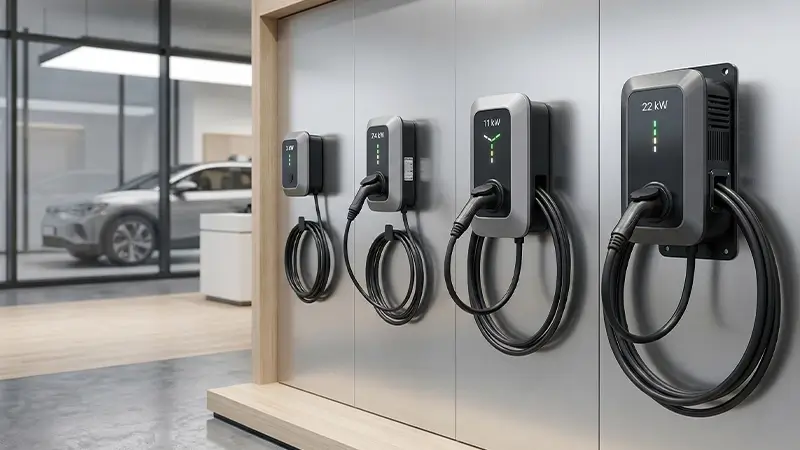

AC Şarj Kaç kW? 3 kW, 7,4 kW, 11 kW ve 22 kW Ne Anlama Gelir?

AC şarj tarafında karşılaşılan güç seviyeleri, kullanılan altyapının kapasitesini gösterir. Standart bir ev prizi üzerinden alınan güç genellikle 3 kW civarındayken, özel olarak kurulan monofaze (tek fazlı) wallbox üniteleri 7,4 kW'a kadar güç sağlayabilir. Sitelerde veya halka açık noktalarda gördüğümüz trifaze (üç fazlı) sistemler ise 11 kW ile 22 kW arasında değişen daha yüksek bir enerji akışı sunar. Ancak hız ile güç farklı kavramlardır.

En çok kafa karıştıran nokta şudur: İstasyon 22 kW güç veriyor olsa bile araç her zaman 22 kW ile şarj olmaz. AC şarjda maksimum hızı belirleyen unsur, istasyonun gücünden ziyade aracın içindeki OBC ünitesinin kapasitesidir. Aracınızın OBC limiti 11 kW ise, onu 22 kW'lık bir istasyona bağlasanız dahi aracın alabileceği maksimum şarj gücü 11 kW olacaktır. Donanım sınırlarını bilmek beklentileri doğru yönetmeyi sağlar.

AC Şarj Kaç Saat Sürer?

Şarj süresini sabit bir saatle ifade etmek zordur; bu süreç doğrudan dört ana değişkene bağlıdır. Bataryanızın toplam kapasitesi, şarja başladığınız andaki doluluk oranı, aracınızın OBC limiti ve bağlandığınız istasyonun o an verebildiği güç süreyi belirler. Büyük bir bataryaya sahip bir SUV ile daha küçük bataryalı bir şehir otomobilinin aynı 11 kW'lık istasyonda tam doluma ulaşma süreleri birbirinden farklıdır.

Örneğin, 60 kWh kapasiteli bir batarya 7,4 kW AC şebekesinde yaklaşık 8-9 saatte dolarken, 11 kW destekleyen bir altyapıda ve araçta bu süre 5,5-6 saat bandına inebilir. Bu detaylı hesaplamalar ve değişkenler, Elektrikli Araç Kaç Saatte Şarj Olur? başlıklı süre hesabı yazımızın temel konusunu oluşturur.

• Aracın toplam batarya kapasitesi (kWh).
• Şarj işlemi başladığında bataryanın mevcut doluluk yüzdesi.
• Aracın içindeki On-Board Charger (OBC) modülünün çalışma limiti.
• İstasyonun araca sağlayabildiği gerçek çıkış gücü.

AC Şarj Nerelerde Kullanılır?

Kullanım senaryosunun temelinde zaman yatar. AC sistemler, aracın en az 3-4 saat hareketsiz kalacağı lokasyonlar için tasarlanmıştır. Müstakil evlerin garajları, apartman veya site otoparkları, mesai saatleri boyunca aracın beklediği iş yerleri bu sistemlerin en doğal kullanım alanlarıdır. Aynı şekilde oteller ve alışveriş merkezleri de kullanıcıların geçirdiği zamanı değerlendirmek için AC üniteler sunar.

Halka açık şehir içi noktalarda da sokak kenarlarına entegre edilmiş çok sayıda AC cihazı bulunur. Bu noktalar özellikle iş toplantıları, sinema veya yemek molaları sırasında bataryaya ara destek vermek için oldukça uygundur. Türkiye genelindeki tüm bu noktaların dağılımını, konumlarını ve güncel durumlarını Türkiye şarj istasyonları haritası üzerinden inceleyerek rotanızı planlayabilirsiniz.

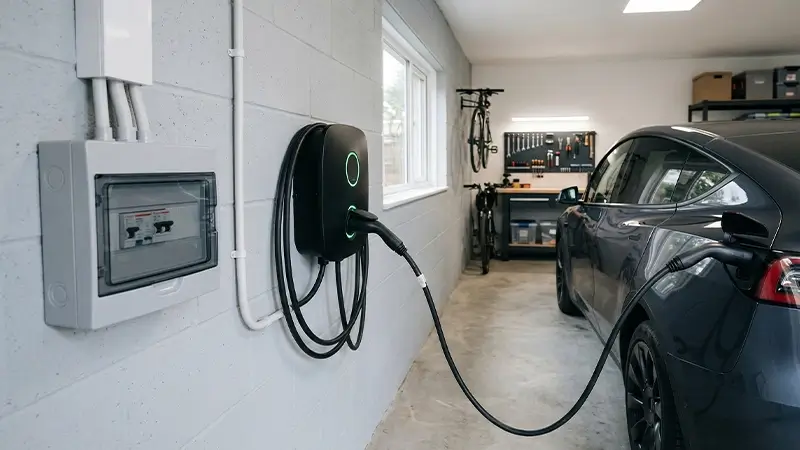

Evde AC Şarj İçin Neler Gerekir?

Aracınızı evde şarj etmek, standart bir ev aleti fişini prize takmaktan daha dikkat gerektiren bir süreçtir. Aracınızla birlikte gelen mobil şarj kablosunu sıradan bir topraklı prize takarak AC şarj başlatabilirsiniz. Ancak bu işlem hem yavaş olacak hem de aynı elektrik hattını uzun süre yük altında bırakacaktır. Bunun yerine, wallbox (duvar tipi şarj ünitesi) kurulumu çok daha düzenli ve kontrollü bir seçenektir.

Wallbox kurulumu için binanızın elektrik altyapısının bu yükü kaldırıp kaldıramayacağı incelenmelidir. Şarj ünitesine giden hat, ana panodan bağımsız olarak çekilmelidir. Bu hat üzerinde doğru amper değerine sahip bir sigorta, uygun bir kaçak akım rölesi ve sağlam bir topraklama altyapısı bulunması zorunludur.

Zaman zaman başvurulan balkondan kablo sarkıtma veya standart uzatma kablolarıyla bağlantı sağlama yöntemleri tehlikelidir. Kesiti uygun olmayan bir uzatma kablosu, saatlerce süren akım geçişi sırasında ısınıp eriyebilir.

AC Şarj Batarya İçin Daha mı Uygundur?

Elektrikli araç bataryalarının sağlığını etkileyen faktörlerin başında ısı gelir. AC şarj, araca daha düşük bir güçte ve daha yavaş bir ritimle enerji sağlar. Bu kademeli akım transferi, batarya hücrelerinin aşırı ısınmasını önler. Düşük ısı yükü altında çalışan batarya kimyası daha az stres yaşar, bu da uzun vadede kapasite kaybının daha yavaş ilerlemesine olanak tanır.

Modern araçların batarya yönetim sistemleri (BMS) yüksek güç aktarımlarında termal dengeyi iyi korur. Ancak AC şarj, günlük kullanımda batarya üzerinde daha düşük ısı ve daha düşük stres oluşturduğu için daha yumuşak bir kullanım biçimidir. Zamanın kısıtlı olduğu uzun yolculuklarda ise yüksek hızlı sistemlerin devreye girdiği durumları DC şarj nedir başlıklı rehberimizden inceleyebilirsiniz.

AC Şarjın Avantajları ve Sınırları

Alternatif akım üzerinden yapılan şarj işlemlerinin öne çıkan yanları ve fiziksel sınırları vardır. Aracınızın kullanım senaryosunu oluştururken bu dengeleri bilmek rutini kolaylaştırır.

• Avantajları:
  • Evde ve iş yerinde daha kolay erişilebilir bir altyapı sunar.
  • Kurulum eşiği ve maliyetleri nispeten daha uygundur.
  • Batarya hücreleri üzerinde daha yumuşak bir termal yük bırakır.
  • Gece park halindeyken kullanıma oldukça uygundur.
• Sınırları:
  • Yapısı gereği çok hızlı bir enerji transferi sağlamaz.
  • Aracın OBC limiti nedeniyle her istasyonda tam kapasiteyle şarj alınmaz.
  • Rota üstünde, acil menzil takviyesi gereken kısa molalar için ideal yöntem değildir.

AC mi DC mi?

Elektrikli araç kullanımında bu iki sistem birbirini tamamlar. Günlük sürüş rutininin ana omurgası çoğu zaman AC şarjdır. Eve veya ofise geldiğinizde aracınızı bağlar ve süreyi önemsemeden dolum yaparsınız. Ancak şehirler arası bir otoyolda zaman baskısı yüksekse DC sistemler devreye girer. İki yöntemin hız, kullanım ve etki açısından ayrıntılı seçim analizini AC ve DC şarj farkı yazımızda anlattık.

Sıkça Sorulan Sorular

AC şarj nedir?

AC şarj, şebekeden gelen alternatif akımın aracın içindeki On-Board Charger (OBC) adı verilen dönüştürücü üzerinden doğru akıma çevrilerek bataryaya aktarılması sistemidir.

AC şarj yavaş mı?

DC sistemlere kıyasla daha düşük güç sunduğu için yavaş kabul edilebilir. Ancak bu özellik, aracın saatlerce park halinde kaldığı ev veya ofis kullanımlarında bir dezavantaj yaratmaz.

AC şarj kaç kW olur?

Kullanılan altyapıya göre değişmekle birlikte genellikle 3 kW ile 22 kW arasında değişen güç seviyelerinde hizmet sunar.

Her araç 22 kW AC şarj alır mı?

Hayır almaz. Aracın maksimum şarj hızını istasyon değil, aracın kendi içindeki OBC (dönüştürücü) limiti belirler. OBC kapasitesi 11 kW ise, istasyon 22 kW olsa da araç en fazla 11 kW alır.

AC şarj kaç saat sürer?

Bu süre; bataryanın toplam büyüklüğüne, mevcut doluluk oranına, aracın OBC limitine ve istasyonun verebildiği güce göre saatler bazında değişiklik gösterir.

Ev prizinden AC şarj yapılır mı?

Evet, uygun bir mobil şarj kablosu ile yapılabilir. Ancak bu en yavaş yöntemdir ve tesisatı uzun süre yoracağı için dikkatli kullanılması gerekir.

AC şarj kablosu Type 2 midir?

Türkiye ve Avrupa'daki halka açık AC altyapıda standart bağlantı çoğunlukla Type 2'dir. Fakat pazar ve araç kökenine göre Tip 1 gibi istisnalar da çıkabilir.

Yağmurlu havada AC şarj yapılır mı?

Evet yapılabilir. Hem araçların soket girişleri hem de şarj istasyonu donanımları dış hava koşullarına ve suya karşı dayanıklı standartlarda üretilmiştir.
