Havalı Fren Sistemi Nedir? Parçaları ve Çalışma Prensibi

Ağır tonajlı ticari araçları güvenle durdurabilmek için devreye giren havalı fren sistemi, kamyon, tır ve otobüslerde frenleme kuvvetini basınçlı hava ile üretir. Havalı fren sistemi nasıl çalışır sorusunun cevabı; kompresör, hava kurutucu, tanklar, valfler ve havalı fren sistemi parçaları arasındaki hava akışında yatar.

Havalı Fren Sistemi Kısa Cevap

Havalı fren sistemi, frenleme kuvvetini tekerleklere hidrolik yağ yerine motor tarafından üretilen basınçlı hava ile ileten ağır vasıta fren sistemidir.

Kamyon, tır, otobüs, iş makineleri ve ağır römorklu çekicilerde kullanılan bu pnömatik yapı, binek araçlardan tamamen farklı bir güvenlik mantığıyla çalışır. Geleneksel otomobillerde fren pedalına bastığınızda bir sıvı sıkışarak balataları iterken; havalı sistemlerde pedala bastığınızda, önceden çelik tanklarda depolanmış olan hava fren körüklerine yönlendirilir ve mekanik bir durdurma kuvveti oluşturur. Çoğu ağır vasıta sisteminde bu basınç yaklaşık 8-12 bar bandında yönetilir.

Havalı Fren Sistemi Nedir?

Otomotiv mühendisliğinde, frenleme emrini tekerleklere iletmek için atmosferdeki havayı sıkıştırarak kullanan pnömatik tasarıma havalı fren sistemi adı verilir.

Bu sistemin icadı, taşımacılık tarihinde büyük bir dönüm noktasıdır. Başlangıçta demiryolu trenleri için geliştirilen bu teknoloji, daha sonra kara yollarındaki ağır ticari araçlara uyarlanmıştır. Burada bilinmesi gereken en kritik teknik detay şudur: Sıkıştırılmış havanın kendisi doğrudan bir fren balatası görevi görmez. Hava, sürücünün ayağındaki küçük bir pedal hareketini, tekerleklerin arkasındaki mekanik parçaları (cırcır ve S-kam) harekete geçirecek yüksek bir fiziksel kuvvete dönüştüren taşıyıcı ortamdır.

Ağır Vasıtalarda Neden Havalı Fren Kullanılır?

40 tonluk yüklü bir tırı uzun bir yokuş aşağı inerken sadece sıvı basıncıyla durdurmaya çalışmak, sürtünmeden doğan aşırı ısıyla sıvıların kaynamasına ve frenlerin tamamen "şişmesine" yol açar. Ağır ticari araçlarda hidrolik yerine havalı sistem tercih edilmesinin ardında basit ama çok güçlü fiziksel nedenler yatar.

Bu nedenlerin ilki, çekici ve dorse (trailer) arasındaki bağlantı esnekliğidir. Bir tırın çekicisi ile dorsesi sık sık birbirinden ayrılır. Eğer sistem sıvıyla çalışsaydı, her dorse değişiminde fren borularının sökülüp takılması, sıvı dökülmesine ve boruların hava yapmasına neden olurdu. Ağır vasıta havalı fren sistemi sayesinde ise iki kalın hortum (kırmızı ve sarı hatlar) basitçe sökülüp takılır. Atmosfere bir miktar hava kaçması sistemi bozmaz, kompresör eksilen havayı saniyeler içinde geri doldurur.

İkinci ve en önemli neden güvenlik mantığıdır. Hidrolik sistemde ciddi bir sıvı kaçağı fren performansını hızla düşürebilir. Havalı sistemde ise basınç kaybı yaşandığında spring brake (yaylı fren) tarafı park ve acil durum mantığıyla devreye girer; sistem tasarımına bağlı olarak aracı frenleme yönünde güvenlik tepkisi oluşturur.

• Ağır yüklere uygun, tükenmeyen ve sürekli üretilebilen itme kuvveti
• Kaynama riski olmayan, yüksek ısıya dayanıklı taşıyıcı ortam
• Çok devreli koruma valfleri ile birbirinden bağımsız güvenlik hatları
• Çekici ve dorse (römork) arasında kolay tak-çıkar uyumu

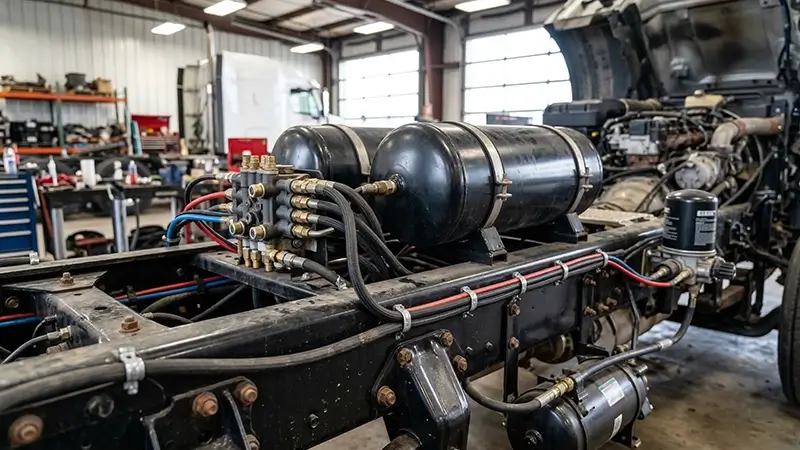

Havalı Fren Sistemi Parçaları Nelerdir?

Sistemin güvenli bir şekilde çalışabilmesi için onlarca farklı valf, tank ve mekanik kol senkronize biçimde işler. Olası bir arızayı teşhis edebilmek için havalı fren sistemi parçaları ve üstlendikleri spesifik görevleri iyi tanımak gerekir.

Kompresör ve Basınç Regülatörü

Sistemin kalbidir. Aracın motoruna entegre olan kompresör, motor çalıştığı sürece atmosferden hava çeker ve sıkıştırır. Basınç regülatörü (governor) ise tanklardaki basınç üreticinin belirlediği çalışma aralığına, çoğu ağır vasıta sisteminde yaklaşık 8-12 bar bandına ulaştığında kompresöre "boşa dönmesini" söyler ve fazla havanın tesisatı zorlamasını engeller.

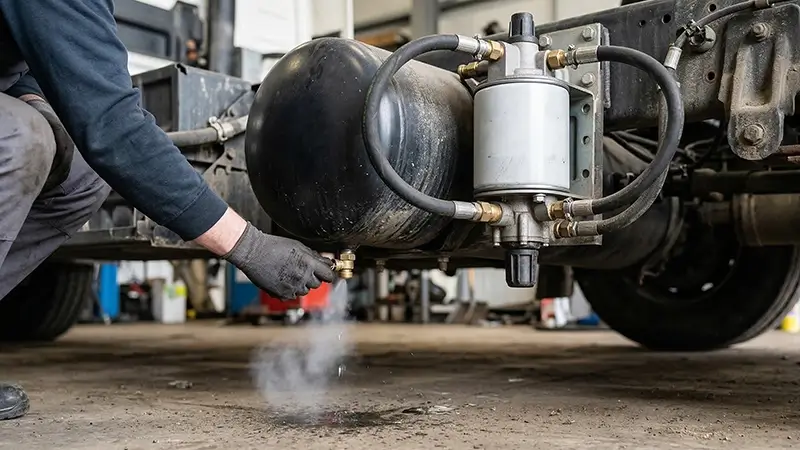

Hava Kurutucu (Air Dryer)

Havalı sistemlerin en büyük düşmanı sudur. Kompresör havayı sıkıştırdığında ısınır, tanklara ulaşıp soğuduğunda ise içindeki nem yoğuşarak suya dönüşür. Hava kurutucu, içindeki silika jel (desiccant) kartuşu sayesinde havayı neme ve motor yağı buharına karşı filtreler. Kış aylarında valflerin donmasını engelleyen en kritik parçadır.

Hava Tankları (Depolar)

Sıkıştırılmış havanın frenleme anına kadar bekletildiği basınçlı çelik veya alüminyum tüplerdir. Sistemde birincil (arka frenler) ve ikincil (ön frenler) olmak üzere ayrı tanklar bulunur.

Çok Devreli Koruma Valfi (Dörtlü Dağıtıcı)

Sistemdeki havayı, aracın farklı güvenlik noktalarına (ön fren, arka fren, el/imdat freni ve debriyaj/aksesuar) paylaştıran akıllı bir yönlendiricidir. Temel görevi, bu devrelerden birinde boru patlaması yaşanırsa, sağlam olan diğer devrelerin havasını koruyarak aracı frensiz bırakmamaktır.

Fren Pedalı Valfi (Foot Brake Valve)

Kabin içindeki fren pedalı, binek araçlardaki gibi hidrolik bir merkezi ittirmez. Aslında mekanik bir musluktur. Pedala ne kadar sert basarsanız, tanklardan tekerleklere o kadar yüksek basınçta hava gönderilir.

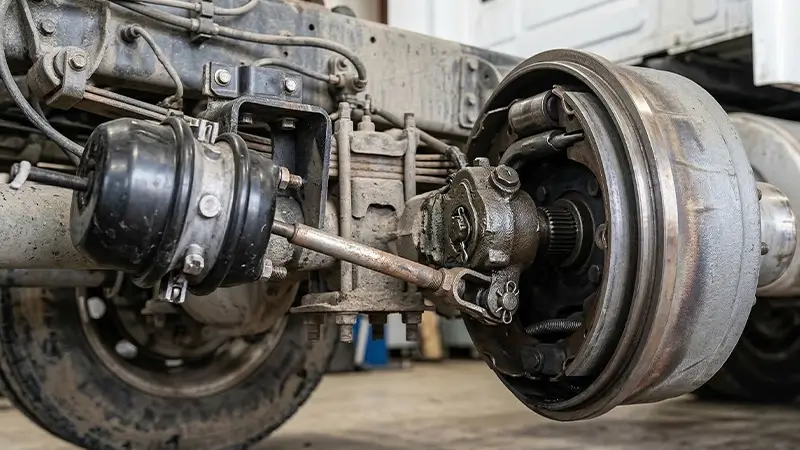

Fren Körüğü (Brake Chamber) ve Spring Brake (Yaylı Fren)

Havanın fiziksel itme gücüne dönüştüğü noktadır. Tekerleklerin arkasında yer alan bu silindirlerin içinde, havayla şişen bir diyafram ve yüksek kuvvetli bir çelik yay (imdat yayı) bulunur. Sistemde basınç varken bu yay gergin bekler; hava boşaldığında (veya el freni çekildiğinde) yay serbest kalarak balataları disklere kilitler.

Servis körüğü ile yaylı fren körüğü aynı görevde değildir. Servis körüğü sürücünün fren pedalına bastığı anda çalışır; yaylı fren tarafı ise park freni ve basınç kaybı senaryolarında devreye girer. Bu ayrım, ağır vasıta fren güvenliğinin temelidir.

Slack Adjuster (Cırcır) ve S-Cam

Fren körüğünden çıkan milin ittiği ayar koluna cırcır (slack adjuster) denir. Bu kol, ucunda S harfine benzeyen bir metal bulunan mili (S-cam) döndürür. Mil döndükçe S kafası fren pabuçlarını ayırarak kampanaya sürtünmesini sağlar.

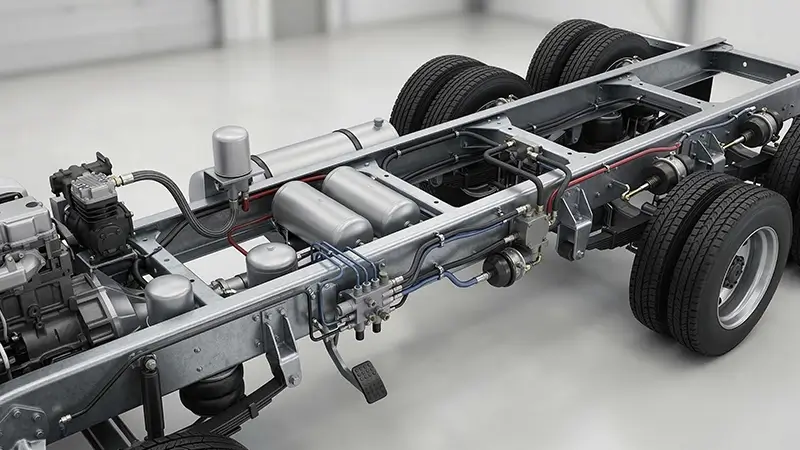

Havalı Fren Sistemi Şeması Nasıl Okunur?

Bir havalı fren sistemi şeması genellikle kompresörden başlar; hava kurutucu, çok devreli koruma valfi ve tanklar üzerinden ayak valfine, röle valfine ve fren körüklerine doğru ilerler. Şemayı okurken önce hava üretim hattını, ardından depolama ve dağıtım hattını, son olarak da tekerleklerdeki uygulama noktasını takip etmek gerekir.

Çekici ve dorse şemalarında kırmızı hat çoğu zaman besleme tarafını, sarı hat ise fren komutunu temsil eder. Ayrı tanklar ve ayrı valf blokları görmeniz, sistemin tek bir kaçakta tamamen devre dışı kalmaması için kurulan güvenlik mimarisini gösterir.

Havalı Fren Sistemi Nasıl Çalışır?

Kamyonun veya otobüsün motoru çalıştığı andan itibaren başlayan havalı fren sistemi çalışma prensibi, üretme, depolama, yönetme ve uygulama olmak üzere ardışık adımlardan oluşur.

1. Üretim: Motorun çevirdiği kompresör atmosferden hava çeker ve sıkıştırarak sisteme basar.
2. Temizleme: Sıkışan sıcak hava, soğutucu borulardan geçerek hava kurutucuya gelir; burada içindeki nem ve yağ buharından arındırılır.
3. Depolama ve Dağıtım: Kuruyan hava, çok devreli koruma valfi üzerinden ön ve arka şasi tanklarında, sistem tasarımına göre değişmekle birlikte çoğu araçta yaklaşık 8-12 bar bandında depolanır.
4. Komut: Sürücü fren pedalı valfine (foot brake valve) bastığında, tanklarda bekleyen hava yüksek bir hızla şasi hortumlarına yönlendirilir.
5. Yönlendirme: Hava, mesafenin uzun olduğu arka dingillere daha hızlı ulaşabilmek için röle valfi adı verilen ara hızlandırıcı musluklardan geçer.
6. Mekanik Uygulama: Hava, tekerleklerdeki fren körüklerine (brake chamber) dolarak içindeki diyaframı sertçe iter.
7. Frenleme: Körüğün ittiği mil, cırcırı (slack adjuster) ve S-kam milini döndürerek fren balatalarının kampanaya (veya disklere) basmasını sağlar. Araç yavaşlar.
8. Tahliye: Sürücü ayağını pedaldan çektiğinde, hızlı tahliye valfi (quick release valve) körüklerdeki havayı büyük bir sesle doğrudan atmosfere salar ve balatalar serbest kalır.

Havalı Fren ile Hidrolik Fren Arasındaki Farklar

Binek otomobil sürücülerinin alışkın olduğu hidrolik sistemler ile ağır vasıta dünyasının havalı sistemleri, tamamen farklı fizik kurallarına ve güvenlik konseptlerine dayanır.

Sıvılar sıkıştırılamaz prensibiyle çalışan hidrolik sistemlerde, pedala basılan güç kapalı bir devre içindeki yağı iterek anında tekerleklere ulaşır. Havalı sistemde ise gazlar (hava) sıkıştırılabilir özelliktedir. Bu nedenle hava, pedaldan tekerleğe kadar itilmez; zaten tanklarda hazır bekleyen sıkışmış hava valfler aracılığıyla serbest bırakılır. İki sistemin taşıyıcı ortam farklarını ve hidrolik sıvıların kaynama noktalarını daha iyi anlamak için fren hidrolik yağı nedir rehberimizi inceleyebilirsiniz.

EBS, ABS, ALB ve Retarder Bu Sistemde Ne Yapar?

Modern ağır vasıtalarda tamamen saf bir pnömatik (mekanik hava dağıtımı) sistem yoktur. Havanın hangi tekerleğe ne kadar basınçla gideceğine artık elektronik beyinler ve algılayıcılar karar vermektedir.

Tır ve otobüslerde ABS (Kilitlenmeyi Önleyici Fren Sistemi) standarttır. Tekerleğin kilitlendiğini fark ettiğinde, havalı fren körüklerine giden havayı kesip açan elektronik valfleri (solenoid valf) kullanır. Bu sayede tonajlı aracın yağmurlu havada kayması önlenir. Binek ve ağır vasıtadaki elektronik asistanların çalışma prensipleri arasındaki temel mantığı kavramak için ABS fren sistemi nasıl çalışır sayfamıza göz atabilirsiniz.

EBS (Elektronik Fren Sistemi) ise ABS'yi de kapsayan daha üst bir akıldır. Sürücünün pedala ne kadar hızda bastığını elektronik olarak algılar ve havanın tekerleklere ışık hızında iletilmesini sağlayan elektro-valfleri yönetir. EBS sayesinde tırın çekicisi ile dorsesinin frenleri milisaniyeler içinde senkronize edilir.

Ağır vasıtalara özel ALB (Otomatik Yüke Göre Fren Ayar Valfi) körüklerin (süspansiyonun) ne kadar ezildiğini ölçerek aracın boş mu yoksa tam yüklü mü olduğunu anlar ve fren havasının basıncını tonaja göre otomatik olarak kısar veya açar.

Retarder (Geciktirici) ise havalı frenin yerini alan değil, onu koruyan bir destek sistemidir. Tam yüklü bir tır yokuş aşağı inerken sürekli ayak frenine basılırsa, balatalar birkaç dakika içinde yanar. Şanzımana veya şafta entegre edilen retarder, elektromanyetik veya hidrolik direnç yaratarak aracı yavaşlatır; böylece asıl havalı frenler sadece aracı tamamen durdurmak için hazır bekler. Filo güvenliğiniz için bu yavaşlatıcı ünitelerin periyodik bakımlarını retarder rotar bakım ve tamiri uzmanlarına yaptırmak ana fren sisteminin ömrü ve güvenli kullanım açısından gereklidir.

Havalı Fren Sistemi Arızaları ve Belirtileri

Sistemin kalbi havaya bağımlı olduğu için, havalı fren sistemi arızaları genellikle basınç düşüşleri, valf takılmaları ve kış aylarındaki donma sorunları üzerinden kendini belli eder.

En yaygın arıza hava kaçaklarıdır. Fren pedalının (ayak valfinin) altından, dağıtıcı ventillerden veya fren körüğü diyaframlarından sürekli bir "tıss" sesi geliyorsa sistem istenen bar seviyesine ulaşamaz. Bu kaybı telafi etmek için kompresör hiç durmadan çalışmak zorunda kalır, aşırı ısınır ve motor gücünden çalarak ömrünü hızla tüketir.

Bir diğer ciddi sorun ise frenlerin geç bırakmasıdır. Ayağınızı pedaldan çektiğinizde aracın hemen akmaması, arkadan biri çekiyormuş gibi kasılması, hızlı tahliye valflerinin (quick release valve) havayı dışarı atamadığına işaret eder. Balatalar kampanaya sürtmeye devam ettiği için aşırı ısınır, duman çıkarır ve camlaşır.

Havalı Fren Sisteminde Bakım ve Kontrol Noktaları

Binek araçlarda sadece balata kalınlığına bakmak yeterliyken, ticari araçların fren bakımı çok daha sıkı ve hava basıncı odaklı bir takip gerektirir. Periyodik bakımı aksatılmış bir pnömatik sistem, özellikle soğuk havalarda ciddi arıza ve yolda kalma riski taşır.

Hortumların, çelik boruların ve rekor bağlantılarının sabunlu su (veya kaçak tespit spreyleri) ile düzenli olarak kaçak kontrolünden geçirilmesi gerekir. Hava kurutucu (Air Dryer) filtresi, sistemdeki nemi süzdüğü için kış aylarına girmeden önce mutlaka orijinal bir kartuşla yenilenmelidir.

• Hortum, çelik boru ve valf bağlantılarında hava kaçağı (fıslama) kontrolü
• Hava tanklarının altındaki tahliye ventillerinden su ve yağ çekimi
• Hava kurutucu (Air Dryer) kartuşunun sonbaharda periyodik değişimi
• Fren körüklerinde (Brake Chamber) fiziki hasar ve körük teli kontrolü
• Cırcır (Slack Adjuster) otomatik ayar mekanizmasının ve balataların gözlemi

Ağır vasıta filonuzdaki çekici ve dorselerin mekanik ömrünü uzatmak, hava kurutucu filtre değişimlerini ve valf kontrollerini standartlara uygun yaptırmak için kamyon ve tır periyodik bakımı süreçlerini bu alanda uzman servislere emanet etmelisiniz.

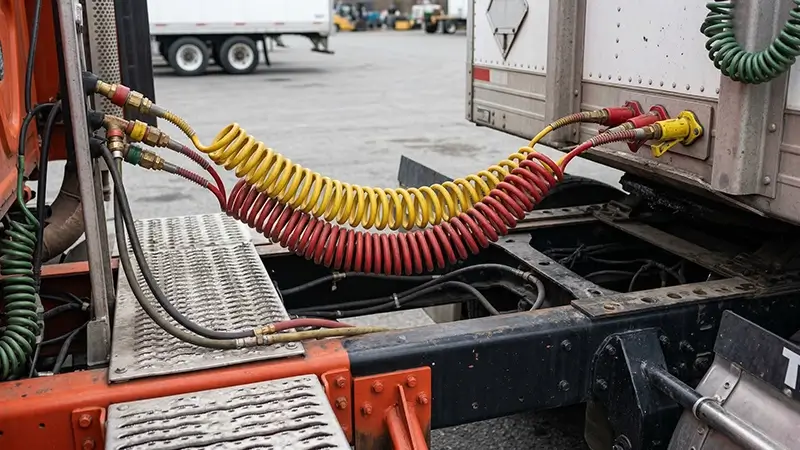

Römork ve Dorse Havalı Fren Sistemi Nasıl Çalışır?

Tır (çekici) ile dorse (römork) arasındaki fren senkronizasyonu, şoför kabininin arkasında bulunan iki adet kalın sarmal hortumla (kırmızı ve sarı) sağlanır.

Kırmızı hortum (Besleme/İkmal Hattı): Çekicinin hava tanklarındaki yüksek basınçlı havayı dorsenin kendi hava tanklarını doldurmak için sürekli olarak taşır. Eğer seyir halindeyken dorse koparsa veya kırmızı hortum patlarsa, dorsedeki tankın basıncı aniden düşer. Bu durum dorsedeki imdat (yaylı) frenleri otomatik olarak tetikler ve dorsenin tekerlekleri anında kilitlenerek olası bir felaketi önler.

Sarı hortum (Kumanda/Kontrol Hattı): Sadece sürücü fren pedalına bastığında devreye girer. Çekiciden gelen frenleme sinyalini (komut havasını) dorsedeki röle valflerine iletir. Valf bu komutu aldığında, dorsenin kendi tanklarındaki havayı kullanarak dorse fren körüklerini şişirir. Böylece 40 tonluk yük, çekiciyi itmeden dorsenin kendi fren gücüyle yavaşlatılmış olur.

Hangi Durumlarda Araçla Yola Devam Edilmez?

Havalı frenler güvenlik için (fail-safe) tasarlandığından, bazı kritik arıza anlarında sistemi kandırarak yola devam etmeye çalışmak doğrudan kaza sebebidir.

Otoyer’de Doğru Ağır Vasıta Fren Servisi Nasıl Bulunur?

Havalı fren sistemleri, EBS beyinleri ve valf blokları; deneme yanılma yöntemiyle parça değiştirilecek sistemler değildir. Çekici veya dorsenizde yaşadığınız hava kaçaklarını, kompresör zayıflıklarını ve valf arızalarını doğru işletmeye yönlendirmek için Otoyer üzerinden ağır vasıta servisi noktalarını filtreleyebilirsiniz.

Doğrudan fren hattı, ventil ve dağıtıcı valf onarımı arıyorsanız havalı fren ve ventil tamiri hizmeti veren işletmeleri ayrıca inceleyebilirsiniz.

Sıkça Sorulan Sorular

Havalı fren sistemi nedir?

Fren pedalına uygulanan kuvveti tekerleklere hidrolik sıvı (fren yağı) yerine motorun ürettiği sıkıştırılmış hava ile ileten, ağır vasıtalara özgü pnömatik bir fren mekanizmasıdır.

Havalı fren sistemi nasıl çalışır?

Motorun çevirdiği kompresör atmosferden hava çekip sıkıştırır. Bu basınçlı hava tanklarda depolanır. Sürücü pedala bastığında, valfler üzerinden fren körüklerine yönlendirilen hava mekanik parçaları harekete geçirir ve balataların disklere veya kampanalara baskı yapmasını sağlar.

Kamyonlarda neden havalı fren kullanılır?

Kamyon ve tır gibi çok ağır tonajlı araçları durdurmak çok yüksek bir frenleme kuvveti gerektirir. Hidrolik sıvılar ağır sürtünme ısısında performans kaybına uğrayabilir. Hava ise kompresör tarafından sürekli üretilebilir ve ağır vasıta kullanımına daha uygun bir yapı sunar.

Havalı fren sistemi parçaları nelerdir?

Sistemin ana bileşenleri; hava kompresörü, basınç regülatörü, hava kurutucu (air dryer), hava depolama tankları, çok devreli koruma valfi, ayak valfi, tahliye (röle) valfleri ve fren körükleridir.

Havalı fren sisteminde basınçlı hava neyden üretilir?

Basınçlı hava, doğrudan aracın motor bloğuna monte edilmiş olan ve hareket gücünü motorun dönüşünden (bir dişli veya kayış vasıtasıyla) alan hava kompresörü tarafından atmosferden çekilerek üretilir.

Havalı fren sisteminde balata var mı?

Evet, sistem sadece havayı bir itme gücü (taşıyıcı) olarak kullanır. Tekerleği fiziksel olarak durduran şey yine geleneksel fren diskleri/kampanaları ve bu yüzeylere sürtünen fren balatalarıdır.

Havalı fren sistemi arızaları nasıl anlaşılır?

Gösterge panelindeki hava saatinin geç dolması veya çabuk düşmesi, valflerden sürekli fıslama (kaçak) sesi gelmesi, kompresörün hiç durmadan çalışması ve aracın frenleri geç bırakması (kasılarak kalkması) en belirgin arızalardır.

EBS ile havalı fren aynı şey mi?

Hayır. Havalı fren mekanik basınç taşıyıcısıdır. EBS (Elektronik Fren Sistemi) ise bu basınçlı havanın hangi tekerleğe, ne zaman ve ne kadar şiddette gideceğine karar veren bilgisayarlı elektronik kontrol ünitesidir.

Römork havalı fren sistemi nasıl çalışır?

Çekici ile dorse arasına bağlanan iki hava hattıyla çalışır. Besleme hattı dorsenin tanklarına sürekli hava taşır, kumanda hattı ise sürücünün fren komutunu dorsedeki valflere iletir. Böylece dorse kendi hava rezervini kullanarak kendi fren kuvvetini üretir.
